一、用途：

自動排線繞線機用于繞制高壓線圈,特別是繞制非晶合金變壓器線圈和變頻變壓器高壓線圈是制造非晶合金變壓器和變頻變壓器的專用設備,也可以用于繞制配電變壓器的高壓線圈。

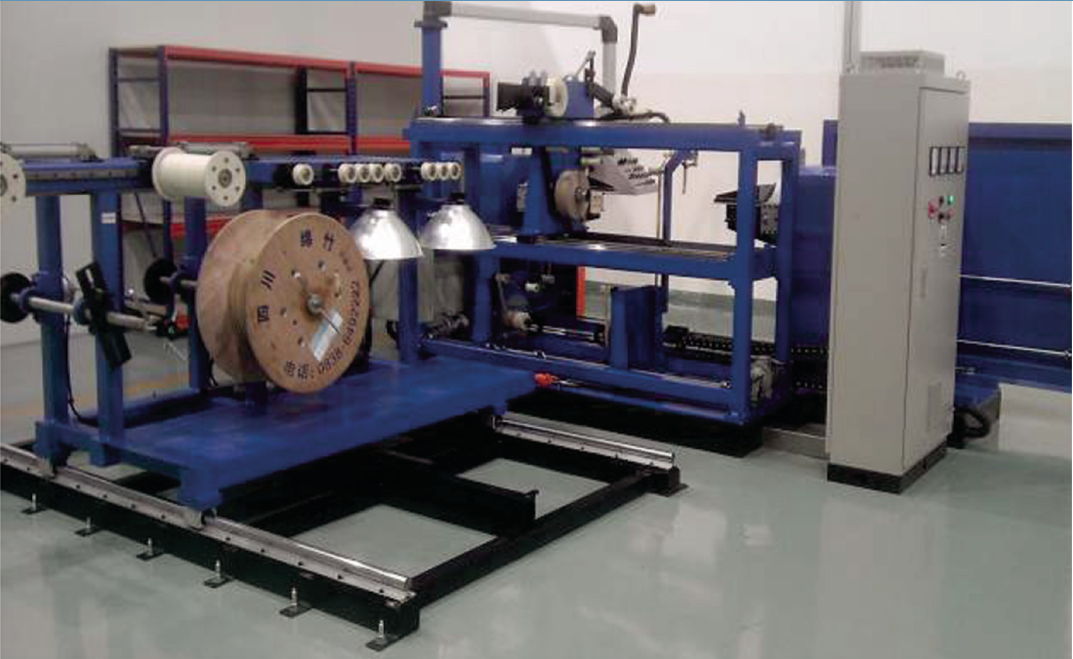

二、設備組成：

1. 紙包線開卷機

2. 漆包線開卷機

3. 排線裝置

4. 絕緣送料機構

5. 卷線機構

三、功能特點

1.本設備可完成矩形、圓形、長圓形線圈的繞制。

2.具有放線、無級調速、調寬自動排線、放線起動平穩等特點。

3.獨立的排線系統可分別適用于圓線和扁線，排線速度與繞線機同步，也可單獨調整(由于線徑的改變)，調整時可在繞線機工作的同時(不必停止繞線機)。

4.主軸的正反轉可通過腳踏開關和控制盒分別實現，觸摸顯示繞線圈數，具有正反記憶和斷電記憶功能。

5.繞線機所用變頻器、PLC、觸摸屏選用國外進口高端產品，其他零配件由正規廠家生產制造,均符合國家標準,產品質量可靠。

6.繞線機各操作手柄、手輪操作靈活,無阻滯卡死現象。

7.整機傳動平穩,排線整齊,精度高,噪音小。
